精密加工会社の検査工程で使用している加工面の高さ測定治具の改善事例です。

課題：ダイヤルゲージの高さ設定の作業性が良くありません。

ワークの加工面3ヶ所の高さを測定しています。ワークの種類が変更になるとダイヤルゲージの高さを変えます。
ダイヤルゲージの高さ変更は、ノブを緩めてアームを上下させますが、両手を使った作業になるのとノブを締める時にダイヤルゲージの高さが変わることもあるため作業性が良くありません。

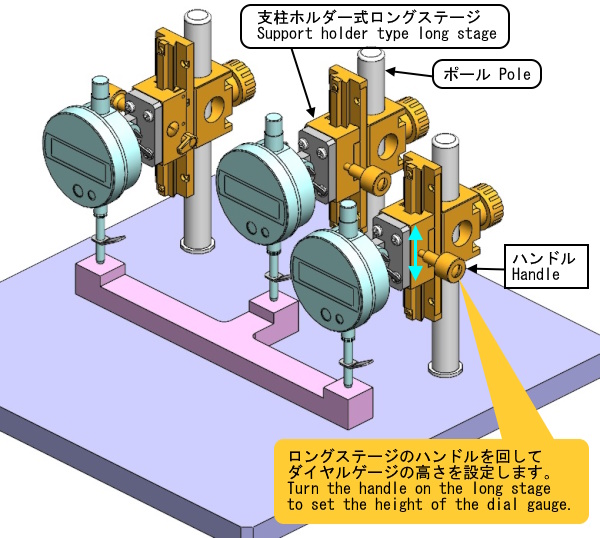

解決！支柱ホルダー式ロングステージの使用で作業性が向上しました。

従来のアームを支柱ホルダー式ロングステージに変更しました。アームと同様にポールに差し込んで使用します。
ダイヤルゲージの高さ変更は、ロングステージのハンドルを回転させて行います。従来式よりダイヤルゲージを真っすぐ上下に移動させることが可能で、かつ片手で操作できるため作業性が格段に向上しました。

支柱ホルダー式 ロングステージ（XLSR-100BC）の特徴

• ラック＆ピニオン式で軽量・スリム・長ストロークのステージです。Φ16mmのポールに差し込んで取付けます。
• ステージ面：25mm×40mm
• 移動量：±40mm
• ハンドル1回転移動量：18mm
• 耐荷重：14.7N (1.5kgf)
• 目盛最小読取り：0.1mm
• 自重：0.22kg
• 本体材質：アルミ合金製
• 表面処理：梨地黒アルマイト

応用のポイント：支柱ホルダー式で多機能送りねじ式ステージもあります。

ラック＆ピニオン式のXLSR-100BCとはハンドルの向きが違うため、ハンドル操作がしづらい場合は送りねじ式のTSC-90BC / TSC-120BCをお勧めします。（上図はTSC-120BCを使用しています。）
